MPS4843

型号: MPS4843
类型: OTA&MIMO
品牌: 星航
产品详情

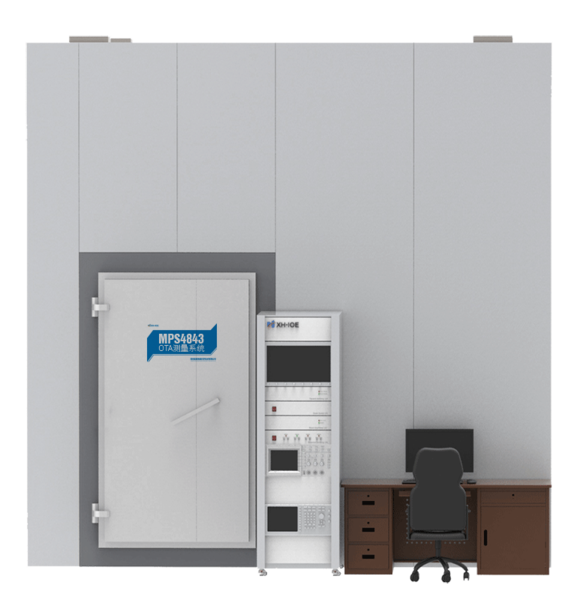

多探头测试系统MPS4843




//产品概述

MPS4843多探头球面近场测试系统具有7.5°间隔的采样能力,高密度的采样带来更为精准的天线测试水平,针对专业的天线测量具有极大优势,MPS4843建设所需场地高度仅为4.3m,系统应用面广,测试速度快,运行稳定,可支持400MHz-8GHz频段的天线测量和3GPP/IEEE所有制式的OTA测量。

MPS4843采用自主研发的技术和算法,通过标准尺寸的多探头竖环扫描矩阵作为SISO 测量扫描架, 通过横向布局的MIMO横环结合信道仿真器构建标准或预测试MIMO系统。


//产品应用范围

本产品主要应用于各类无线终端及天线产品的测试,如:笔记本电脑、医疗电子、导航设备、水电气表、电视、广告机、安防产品、微基站等。

硬件规格

A)产品外形尺寸:L*W*H=4300mm*4300mm*4300mm

B)设备重量:整机重量约4.7t

C)探头阵列圆环规格:48探头阵列,直径φ=2800mm


//性能指标

频率范围

400MHz~8GHz

被测物重量

30Kg

典型动态范围

65dB

无源测试速度

2分钟/11频点

场变换速度

10/11频点

典型TRP速度

30~60/CH

典型TIS速度

4~10分钟/CH



//测试功能

a)无源测试:

支持频率

400MHz-8GHz

支持极化

线极化、圆极化、椭圆极化

测试内容

增益、效率、2D方向图、3D方向图、不圆度、波瓣宽度、指向精度、前后比、轴比、相位中心、包络相关性ECC等

测试特点

超快速测试,支持全部天线参数无源有源GPS天线测试,使用超快速近远场变换算法,结果为1°间隔的远场数据



b) 有源测试:

支持频率

400MHz-8GHz

测试指标

整机TRP、TIS、EIRP、EIS

测试制式

2G/3G/4G/5G 、Wi-Fi b/g/n/a/ac/ax、蓝牙 、NB-IOT 、Cat-M(eMTC)GPS/BEIDOU/GLONASS、ZigBee、LoRa(非信令)

测试特点

可编辑、可调用可保存测试任务,效率极高的多种TIS测试方法典型5G TIS测试仅需5分钟/CH


C)MPAC MIMO 测试(选配)

测试制式

Wi-Fi

测试内容(用例)

T-PUT vs Time/T-PUT vs Azimuth/T-PUT vs ATT
