MPS2450

型号: MPS2450
类型: OTA&MIMO
品牌: 星航
产品详情

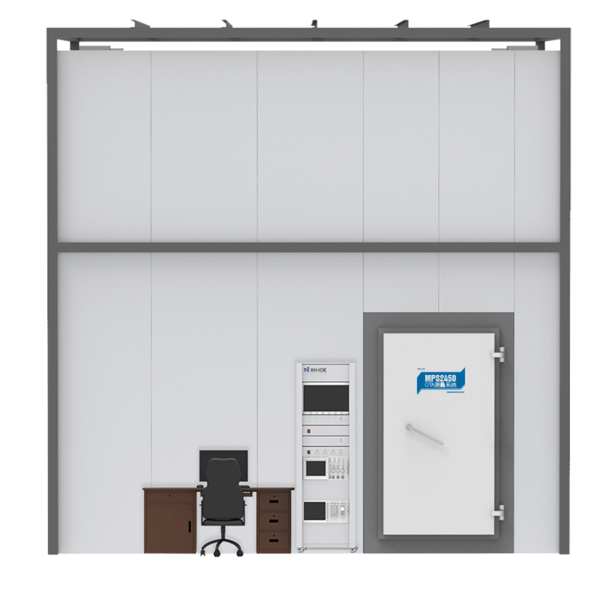

24多探头球面近场测试系统MPS2450



//产品概述

MPS2450多探头球面近场测试系统完全按照CTIA规范流程设计和建造的,基于丰富的行业技术积累,持续升级更新的长生命周期系统产品。系统在市场应用成熟,针对5G (Sub 6GHz)的更新已成熟应用,可以适配全系5G仪表。系统应用面广,测试速度快,运行稳定,可支持400MHz-8GHz频率的天线测量和3GPP/IEEE所有制式的OTA测量,在移动通信、5G和物联网、卫星导航、汽车电子等领域有着广泛成熟的应用,星航物连可以帮助用户进行CTIACNAS认证。

采用自主研发的技术和算法,通过标准尺寸的多探头竖环扫描矩阵作为SISO 测量扫描架,可以选配横向布局的MIMO横环结合信道仿真器构建标准MIMO系统。

MPS2450的测试功能包括:精准无源测试(变换至远场)、5G NR在内的OTA测试(依据最新版CTIA Test Plan、全信道灵敏度判定测试、非信令方式OTA测试模式


//产品应用范围

本产品主要应用于各类无线终端产品的测试,如:电视、广告机、无人机、智能家电、机器人、医疗设备、微基站、宏基站等。


//硬件规格

A)产品外形尺寸:W*D*H=5270mm*5275mm*5100mm

B)设备重量:整机重量约6.1t

C)探头阵列圆环规格:24探头阵列,直径φ=3220mm


//性能指标

频率范围

400MHz~8GHz

被测物尺寸

1.6m

被测物重量

30Kg

典型动态范围

65dB

无源测试速度

30/11频点

场变换速度

10/11频点

典型TIS速度

4~10分钟/CH

典型TRP速度

30~60 /CH

增益稳定性

±0.3dB

TRP稳定性

±0.5dB

TIS稳定性

±0.5-1dB

不确定度

±1dB



//测试功能

a)无源测试:

支持频率

400MHz-8GHz

支持极化

线极化、圆极化、椭圆极化

测试内容

增益、效率、2D方向图、3D方向图、波瓣宽度、指向精度、前后比不圆度、轴比、相位中心、包络相关性ECC

测试特点

超快速测试,支持全部天线参数无源有源GPS天线测试,使用超快速近远场变换算法,结果为1°间隔的远场数据


b) 有源测试:

支持频率

400MHz-8GHz

测试指标

整机TRPTISEIRPEIS

测试制式

2G/3G/4G/5G Wi-Fi b/g/n/a/ac/ax、蓝牙 、NB-IOT Cat-MeMTCGPS/BEIDOU/GLONASSZigBeeLoRa(非信令)

测试特点

可编辑、可调用可保存测试任务,效率极高的多种TIS测试方法典型5G TIS测试仅需5分钟/CH


CMPAC MIMO 测试(选配)

测试制式

Wi-Fi

测试内容(用例)

T-PUT vs Time/T-PUT vs Azimuth/T-PUT vs ATT
