XH_CTR

型号: XH_CTR
类型: MIMO
品牌: 星航
产品详情

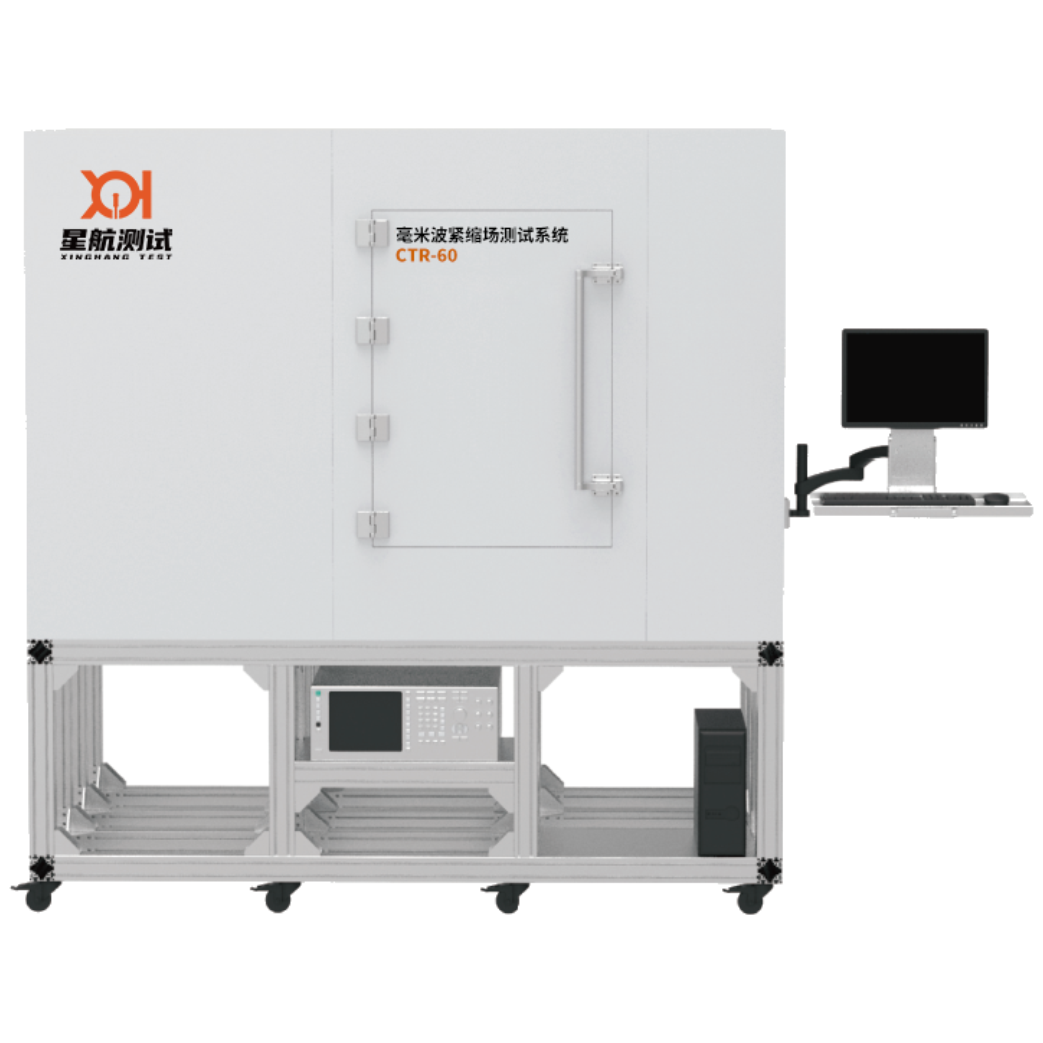

毫米波紧缩场型暗室系统XH_CTR



//产品概述

XH_CTR是反射面式紧缩场测试系统,可根据配置提供不同规格静区尺寸的反射面紧缩场测试系统。紧缩场系统是唯一的CTIA认可5G毫米波OTA测试方案。XH_CTR 满足CTIA规范Test Plan for Millimeter-Wave Wireless Device Over-the-Air Performance。系统采用精确计算和加工的铝制卷边反射面和多轴控制的馈源及DUT转台构建远场环境,XH_CTR加工件全部使用精密CNC完成,反射面精度达到20微米以内,支撑和传动件加工精度在2微米以内。

XH_CTR系列紧缩场毫米波暗室能支持高达110GHz的无源天线测试,在50GHz以内频段直接使用网络分析仪即可完成测量,50GHz以上频段,可以根据实际需要搭配星航物连上下变频模组。对于5G FR2、汽车雷达的天线和OTA测量,XH_CTR移动型紧缩场测试系统是极佳的选择,对于更大型的DUT星航物连可以提供固定式的大型紧缩场测试暗室。



//产品应用范围

本产品主要应用于各类无线及雷达相关产品的测试,如:毫米波天线、雷达、毫米波探测设备、毫米波通信设备等。



//硬件规格

A)产品外形尺寸:

CTR30: L*W*H=1800mm*1200mm*1800mm

CTR60: L*W*H=2100mm*1600mm*1800mm

CTR120:L*W*H=5000mm*3000mm*3000mm

B)设备重量:

CTR30CTR60CTR120整机重量分别为0.4t1.5t4t



//性能指标

   数

紧缩场选型

CTR30

CTR60

CTR120

频率范围(GHz)

18-110

10-110

4-110

系统可否移动

静区尺寸(cm)

15x15

30x30

60x60

最大被测物(cm)

15

30

60

反射面尺寸(cm)

30x30

60X60

120X120

静区削锥(幅-dB/相-度)

1/10

1/10

1/10

静区波纹(幅-dB/相-度)

±0.5/±5

±0.5/±5

±0.5/±5

交叉极化(dB)

≤-30

≤-30

≤-30



//测试功能

a)无源测试:

测试内容

增益、效率、波束宽度、波束指向、副瓣位置及电平、零点填充、极化方式/交叉极化、 圆极化轴比、下倾角、零深、前后比

频率

精准度Gain(dB)

精准度HPBW

重复性Gain(dB)

18-50G

±0.5

±10%

±0.1

50-110G

±0.5

10-50G

±0.5

±10%

±0.1

50-110G

±0.5

4-50G

±0.5

±10%

±0.1

50-110G

±0.5

2-50G

≤±0.5

±10%

±0.1

50-110G

≤±0.5

1.7-2G

≤±1

±10%

±0.1

2-50G

≤±0.5

50-110G

≤±0.5

0.69-2GB

≤±1

±10%

±0.1

2-50G

≤±0.5

50-110G

≤±0.5


b) 有源测试:

测试内容

TRPERIPTISEISACPREVM2D/3D方向图、ICSACSOBW

频率

精准度

OTA重复测试

EIR(dB)

EIS(dB)

EIRP(dB)

EIS(dB)

18-50G

±1

±1

±0.3

±0.6

50-110G

±1

±1

10-50G

±1

±1

±0.3

±0.6

50-110G

±1

±1

4-50G

±1

±1

±0.3

±0.6

50-110G

±1

±1

2-50G

±1

±1

±0.3

±0.6

50-110G

±1

±1

1.7-2G

±1.5

±1.5

±0.3

±0.6

2-50G

±1

±1

50-110G

±1

±1

0.69-2GB

±1.5

±1.5

±0.3

±0.6

2-50G

±1

±1

50-110G

±1

±1
