ES_2808

型号: ES2808
类型: 其他
品牌: 星航
产品详情

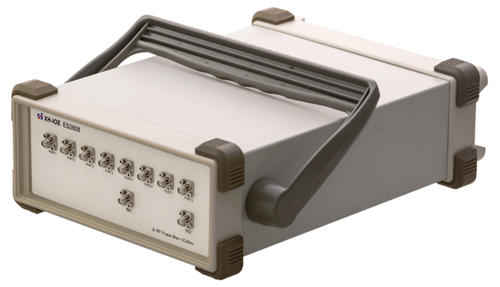

ES_2808多端口开关矩阵



// 产品概述

ES系列多端口S参数测试矩阵系统,是星航物连针对5G 多端口天线,射频线缆线束、射频连接件等微波射频系列产品S参数测试的高效检测设备,应用于产线以解决5G多天线端口无法用传统矢网一次性检测的难题,实现大规模多端口驻波一致性、隔离一致性的快速检测。ES系列的每个检测端口可以独立控制,可以灵活分配每个工位所需的端口数量,实现多端口天线多工位互不干涉的在线测试。

星航ES系列多端口矩阵系列核心能力是实现4-64扩展的S参数一次性测量,灵活的布局在多个或单个工位,完美实现品质在线检测、产能实时管控、数据精准追溯,是天线产测、射频线缆及连接件产测利器。星航物连ES系列多端口检测设备自带操作系统,可提供大量的S参数测试端口,配合外置网分时可大量扩展矢网端口。支持多种自动化外设,实现在线检测、数据备份和上传、远程监控管理等。



//多端口开关矩阵-ES

强大的S参数测试

15m超远距离多工位自由布局

工位端口数量灵活配置

支持单、多工位自定义布置

完美兼容多种矢网

生产数据管理,实时MES互通



//产品特点

极高利用率

端口任意组合,独立设置,同时工作,互不干涉

极简操作

一键式测试校准及测试

专业显卡

多达8组稳定屏幕扩展

超高动态范围

最远15扩展

数据统计

实时管控和上传本地库及MES



//端口规格

端口数量

端口参数

测试速度

输入

2~4

驻波

2.0:1

端口唤醒速度

100 ns

输出

2~64

插损

4dB @6 GHz

端口间切换速度

150 ns

频率

DC-40GHz

功率

23 dBm

8工位轮巡时间

0.5s





32工位轮巡时间

2.0μs
